| 品牌：ckd | 型号：4QB02 | 产品别名：空气增压泵 |
| 用途：增压泵 | 适用行业：工业用电器业，机械制造业，造船业 | 产品用途：增压泵 |
| 规格：40 |

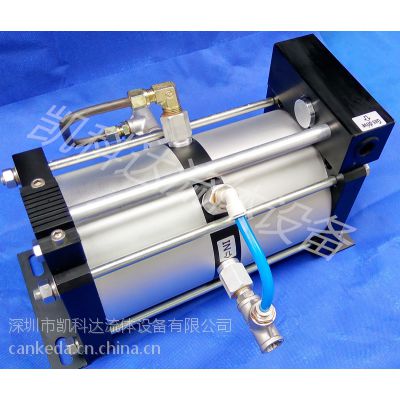

QB系列空气增压泵是专为解决一般压缩空气的压力过低而专门设计的产品，具有结构可靠，寿命长，稳定性高，无需用电，维护简单等特点。该系列产品能够使一般的压缩空气通过自增压的方式输出较高的压力。该系列全部采用铝合金及不锈钢制造，全部密封件均为进口优质产品，驱动气压均为8.3bar，可长时间连续工作
该系列部分产品采用嵌入式单气控非平衡气体分配阀来实现泵的自动往复运动，压力可达16.6Bar，流量可达513L/min。主要应用于局部压缩空气压力过低的各种场合。
技术参数： Pa=驱动气压 Pi=输入气压 Po=输出气压 | |||||||||
型 号 | 增压比 | 最小气体入口压力Pi（bar） | 允许出口压力Po（bar） | 气体出口压力计算公式 Po | 气体入口 | 气体进口 | 流量L/min | ||
| |||||||||
QB02 | 2:1 | 0.5 | 16.6 | 2Pa | PT1/4" | PT3/8" | 550@ Pa =6 |
| |
4QB02 | 2:1 | 0.5 | 16.6 | 2Pa | PT1/2" | PT1/2" | 1650@ Pa =6 |
| |
QB04 | 4:1 | 0.8 | 33.2 | 4Pa | PT1/2" | PT1/2" | 515@ Pa =6 |
| |
QB05T | 5:1 | 1.7 | 41.5 | 5Pa+Pi | PT1/2" | PT1/2" | 860@ Pa =6 |
| |
QB07 | 7:1 | 1.7 | 58.1 | 7Pa | PT3/8" | PT3/8" | 290@ Pa =6 |
| |
QB08T | 8:1 | 1.7 | 66.4 | 8Pa+Pi | PT3/8" | PT3/8" | 490@ Pa =6 |
| |
QB10 | 10:1 | 2.5 | 83 | 10Pa | PT3/8" | PT3/8" | 245@ Pa =6 |
| |
QB15 | 15:1 | 4 | 124.5 | 15Pa | PT3/8" | PT3/8" | 195@ Pa =6 |
| |
该系统仅适合于对压缩空气增压的场合，部分型号产品可用于抽真空
压力测试 ? 螺栓紧固 ? 千斤顶 ? 夹具 ? 制动系统 ? 爆破试验 ? 液压控制系统
· 管件，软管，阀门，压力容器，汽缸等提供静态和爆破测试 · 航空航天附件静态及动态测试
· 汽车制动系统及喷油嘴测试 · 仪器仪表的性能测试及校定 · 建材试验机的水压试验
· 高压清洗及水切割设备的水喷射 · 向管道或反应釜中注射化学试剂 · 在危险区域输送流体
· 制冷剂的罐装 · 机械设备的润滑系统注油 · 夹紧、成形、钻孔、剪切、冲压等液压设备的动力
· 大型压力机过压保护，模具缓冲及托起动力 · 阀门测试时夹紧动力 · 轴套，缸套的压进、压出动力 · 钢筋连接器的动力 · 液压工具的动力
CKD气液增压泵由气体驱动部分、被增压介质部分和换向控制阀三个部分组成。气体驱动部分的活塞和介质部分的柱塞连在一起, 由换向阀控制自动做往复运动，通过大面积的活塞和小面积的柱塞, 通过受力平衡原理，将作用在活塞上的驱动气体的压强传递给柱塞, 从而提高介质端的出口压力。
